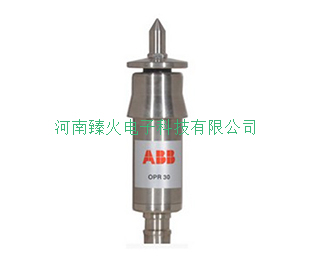

ABB避雷针

产品名称：ABB避雷针  型号：MA-ABB30、MA-ABB60

一、 提前放电时间ΔT

在同等的测试条件下，将OPR与普通针的放电时间进行比较，OPR启动上行先导时间与普通针的启动时间的差为提前放电时间ΔT。

ΔT=TSR - TE.S.E

TSR－普通针的平均启动时间

TE.S.E－提前放电避雷针的平均启动时间

二、保护区域的计算

OPR 保护范围的半径Rp是按照1995年7月颁布的法国标准 NFC 17 - 102 制定。它取决于在高压实验室测量的提前放电时间、根据雷击风险评估导则或标准（IEC 62305 - 2）计算的防护等级I、II、III，以及避雷针在所保护区域之上的高度h（zui低高度＝2米）。

Rp = 至针尖垂直距离h的平面保护

h = OPR 针尖至被保护物的垂直距离

D = 滚球半径

ΔL = 106 . ΔT (提前放电时间）

Rp = h (2D - h) + ΔL (2D + ΔL) (适用于h ≥ 5m )（当 h < 5m参见保护半径表）

ΔT = 提前放电时间应根据法国标准 NF C17 - 102 附录 C测试提供

三、性能特点

◆ 显著的提前放电时间ΔT

◆ 能量自给的独立脉冲系统

◆ 相同高度下，OPR比普通避雷针保护范围更大

◆ 落雷准确度高，减少了雷击于非避雷针体的概率

◆ 免维护，无源、无需供电、无损耗元件

◆ 安全可靠，无放射性元素、不锈钢材料、耐腐蚀能力强

◆ 重量轻，荷载小，安装简便，造型美观

◆ 极强的抗风能力

四、WHVRI试验结论

ABB优化脉冲提前放电避雷针（OPR30）比普通避雷针（Franklin）击穿时间短约50μs, 即T B约为50μs。

OPR30 避雷针击穿时刻的峰值电压约比普通避雷针击穿时刻的平均峰值电压减小0.084MV，即ΔVB=0.084MV。

OPR30避雷针经本次施加冲击电压击穿试验后，经测试试品内部装置工作正常。

五、使用避雷针的行业和场所

综合建筑：工业、商用、民用建筑、科技馆、展览中心、度假村

历史建筑：博物馆、风景区、历史名城、雕像

信息产业：中心机房、GSM CDMA基站、小灵通基站、铁塔

石油石化：输油管道、库区、加油站、中转站

交通运输：桥梁、港口码头;高速公路的通信、监控、收费中心

水利电力：通讯中心、水文观测站、变电站、发电厂、调度中心

民用航空：航站楼、塔台、雷达站、导航台、油罐区、通讯机房

金融保险：银行和保险的大中型计算机中心、证券公司

广播电视：发射塔、转播台、发射机房

国防安全：通讯中心、营房、基地设施

其他：体育场馆、高尔夫球场  大型娱乐设施
